颚式破碎机的结构

　　颚式破碎机，俗称老虎口，自1858年由美国人发明以来，已有100多年的历史。它虽然是一种古老的破碎设备，但是由于具有结构简单、工作可靠、制造容易、维修方便等优点，所以至今仍广泛地应用于冶金矿山、非金属矿山、建材、化工、筑路、电力及其他工业部门。目前生产中广泛应用的颚式破碎机，按动颚运动特性划分，主要有简单摆动和复杂摆动两种基本类型。

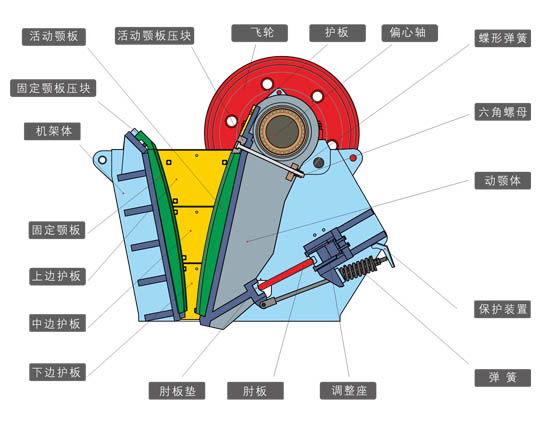

　　颚式破碎机的破碎腔是由固定颚(即机架的前壁)和动颚所构成。固定颚板和可动颚板都衬有锰钢制成的破碎板和破碎板用螺栓分别固定在机架的前壁上和动颚上，为了防止碎矿时在衬板表面产生的摩擦力剪断衬板固定螺栓，动颚衬板下端支承在动颚下端凸台上，上端用楔块压紧。而定颚衬板下端支承在焊于机架上的钢板上，上端用钢板压紧。为了提高破碎效果，两破碎板的表面部带有纵向波纹，而且是凸凹相对。这样，除了对矿石有压碎作用外，还有弯曲作用。破碎机工作空间的两侧壁上也装有锰钢衬板。

　　由于破碎板的磨损是不均匀的，特别是靠近排矿口的下部磨损最大，因此，往往把破碎板做成上下对称的，以便下部磨损后，将其倒置而重复使用。大型破碎机的破碎板是由许多块组合而成，各块都可以互换，这样就可以延长破碎板的使用寿命。
