反击式破碎机的构造及工作原理

发布日期:2015年08月28日 添加人:HUAZN华重

  反击式破碎机是一种新型高效率的碎矿设备.其持点是体积小,构造简单,破碎比大(可达40),能耗少,生产能力大,产品粒度均匀,并有选择性的碎矿作用,是很有发展前途的设备。但它最大的缺点是板锤和反击板特别易于磨损,尤其是破碎坚硬的矿石,磨损则更为严重,需要经常更换。目前由于一些耐磨材料的出现,在一些金届矿选矿厂中已得到应用。

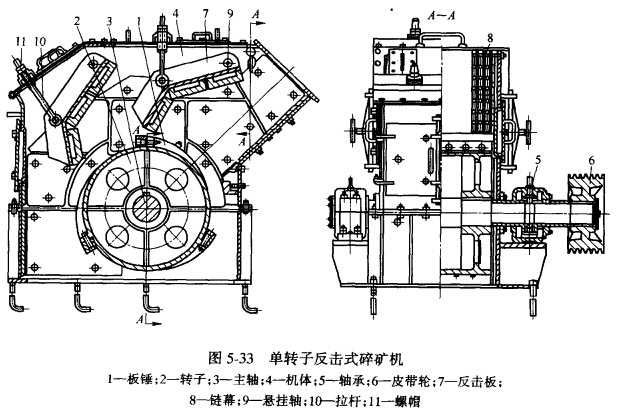

  反击式破碎机,因转于的数目不同.分为单转于和双转子两种。单转子反击式破碎机的构造如图5-33所示。

  反击式破碎机的转子2固定在主轴3上,转子的圆柱面上装有三个(或更多)坚硬的板锤1。轴的两端安置在机体4上的两个滚柱轴承5中,由电动机直接(或经皮带轮6)传动。友转子上方机壳内壁吊有前后两个反击板7。反击板与进料口之间接有许多链条组成的链幕8。这样就罩住了整个破碎腔,以免物料被反击板碰撞溅出给矿口,反击板的一端是吊在机壳上的悬挂轴9上,另一端则通过拉杆10、螺帽11悬吊在机壳上方,通过拉杆和螺帽可调整反击板的角度和它与板锤的间距。机壳、反击板和板锤都是最易磨损的部分,所以在机壳、反击板和板锤上都装有一层用高锰钢制成的耐磨材板。

  反击式破碎机的破碎过程是:物料由给矿口通过银幕进入到反时针旋转的转于上,受到板锤的强烈冲击以很大的速度按切线方向飞向第一块反击板,与它冲撞破碎后,再返回转子方向,受到板锤的第二次冲击,一部分物料仍以高速飞向第—’块反击板,另一部分物料(多为小块的)则飞向第二块反击板受到破碎,在此过程中,有的物料在碎矿机中往返多次受到破碎.最后达到粒度要求的物料从碎矿机下方排出。

  双转于反击式破碎机,根据转子的转动方向不同,有两转子同向转动和两转子异向转动两种。

  两转子异向转动的反击式破碎机,由于两转子运动方向相反,故相当于两个平行配置的单转子反击式破碎机并联组成。两个转子分别与反击板构成独立的破碎腔,分腔碎矿。这种破碎机生产能力高,能破碎较大的矿石,且两转于配在同一水平上,故可降低机器高度。可作为大型矿山的粗、中碎设备。

  两转子同向转动的反击式破碎机,由于两转子运动方向相同,故相当于两个平行配置的单转子反击式破碎机串联使用。两个转于构成两个破碎腔,第一个转子相当于粗萍,第二个转于相当于细碎,即一台破碎机可同时作为粗碎及中、细碎设备使用。这种碎矿机的破碎比大,生产能力高,但功耗较大。

  随着近代机器制造业和科学技术的发展,以及适于高速重菏的滚珠轴承和耐磨材料的出现,为反击式破碎机进一步发展提供了物质基础。而反击式破碎机的选择性碎矿和破碎比大等优点,使其发展速度和使用范围,在较短时间内迅速超过了其他碎矿机械。目前各主要工业国都已发展和生产厂各种类型的反击式破碎机。

  我国制造的1250mmxl250mm双转于反击式破碎机属于双转子复合式反击式破碎机一类,目前已用于水泥厂的石灰石破碎,可将块度为700-800mm的石灰石一次破碎成小于20mm占90%左右的产品,生产能力为120-150t/h。

  应当指出,反击式破碎机虽然有板锤和反击板磨损大的缺点,但是随着耐磨材料质量的不断提高以及破碎机结构形式的改善将会逐渐得到克服。目前已有一些国家,在这方面取得了很大进展。
