高效节能球磨机

发布日期：2011年05月05日添加人：HUAZN华重

联系我们 :

企业名称：洛阳大华重工科技股份有限公司
企业地址：河南省洛阳市关林路280号
咨询热线：0379-62669995
销售热线：0379-62669906
电子邮箱：nanlvye@lydhjt.com

产品简介
技术参数
应用

产品简介

高效节能球磨机广泛应用于黑色、有色金属矿山、非金属矿山、建材、化工、电力、煤炭、交通、轻工等工业部门。我公司生产的高效节能球磨机均用滚动轴承支承代替轴瓦滑动轴承支承，节能10%～20%。在同等功率条件下，生产能力提高10%～20%。采用干油润滑脂代替稀油润滑站，大型磨机不需配备价格高昂的高低压润滑站。直径φ2700mm以上的矿用球磨机可以采用高压电机、气动离合器、大齿轮干油喷雾润滑和慢速驱动装置，以供盘车，维修使用。用户可根据需要选配。格子型球磨机的出料端有格子板，装球量较多，装机功率较大，生产能力较高，排矿粒度较粗，一般用于一段粗磨作业；溢流型球磨机的出料端无格子板，排料口较高，装球量较少，装机功率较小，产量较低，排矿粒度较细，一般用于二段细磨作业。

技术参数

表一：湿式格子型滚动轴承支承球磨机技术性能表

规格型号	筒体尺寸（mm）	筒体有效容积（m³）	装球量（t）	筒体转速（r/min）	功率（kw）	排矿粒度（mm）	产量（t/h）
规格型号	直径*长度	筒体有效容积（m³）	装球量（t）	筒体转速（r/min）	功率（kw）	排矿粒度（mm）	产量（t/h）
GMQG1530	1500*3000	4.0	8	27.6	75	0.8-0.074	12-2.8
GMQG1535	1500*3500	4.6	11	27.6	75-90	0.8-0.074	14-3.4
GMQG1830	1800*3000	6.5	13	25.3	132	0.8-0.074	21-4.8
GMQG1835	1800*3800	7.58	16	25.3	160	0.8-0.074	25-5.8
GMQG1840	1800*4000	8.65	17.3	25.3	185	0.8-0.074	28-6.6
GMQG1845	1800*4500	9.75	19.5	25.3	210	0.8-0.074	31-7.2
GMQG2122	2100*2200	6.7	14.7	23.8	160	0.8-0.074	24-5.3
GMQG2130	2100*3000	9.2	17	23.8	185	0.8-0.074	26-6.0
GMQG2136	2011*3600	11.0	19	23.8	210	0.8-0.074	29-6.5
GMQG2140	2100*4000	12.2	20.5	23.8	220	0.8-0.074	32-7.2
GMQG2145	2100*4500	13.8	22	23.8	250	0.8-0.074	36-8.1
GMQG2424	2400*2400	9.8	20	22.8	220	0.8-0.074	32-6.6
GMQG2430	2400*3000	12.2	25	22.8	250	0.8-0.074	38-7.5
GMQG2436	2400*3600	14.6	30	22.8	280	0.8-0.074	42-8.5
GMQG2440	2400*4000	16.2	33	22.8	355	0.8-0.074	47-9.5
GMQG2445	2400*4500	18.2	37	22.8	400	0.8-0.074	55-10.5
GMQG2721	2700*2100	10.7	24	21.7	280	3.0-0.074	84-8.5
GMQG2727	2700*2700	13.8	29	21.7	315	3.0-0.074	105-9.0
GMQG2730	2700*3000	15.3	32.5	21.7	355	3.0-0.074	120-10
GMQG2736	2700*3600	18.4	39	21.7	400	3.0-0.074	145-12
GMQG2740	2700*4000	20.5	43	21.7	450	3.0-0.074	159-13
GMQG2745	2700*4500	23.0	50	21.7	500	3.0-0.074	180-15
GMQG3231	3200*3100	22.65	46.9	18.6	500	3.0-0.074	182-16
GMQG3236	3200*3600	26.2	52	18.6	560	3.0-0.074	190-19
GMQG3240	3200*4000	29.2	57	18.6	630	3.0-0.074	210-22
GMQG3245	3200*4500	32.8	65	18.6	710-800	3.0-0.074	235-29
GMQG3254	3200*5400	39.2	81.6	18.6	800-1000	3.0-0.074	280-35
GMQG3640	3600*4000	35.6	75	17.3	800	3.0-0.074	230-25
GMQG3645	3600*4500	40.8	88	17.3	1000	3.0-0.074	259-29
GMQG3650	3600*5000	45.3	96	17.3	1120	3.0-0.074	288-35
GMQG3660	3600*6000	54.4	117	17.3	1250-1500	3.0-0.074	310-38
GMQG3685	3600*8500	79.0	144	17.3	1800	3.0-0.074	450-50

表二：湿式溢流型滚动轴承支承球磨机技术性能表

规格型号	筒体尺寸（mm）	筒体有效容积（m³）	装球量（t）	工作转速（r/min）	电机功率（kw）	排矿粒度（㎜）	产量（t/h）	参考重量（t）	备注
规格型号	直径×长度	筒体有效容积（m³）	装球量（t）	工作转速（r/min）	电机功率（kw）	排矿粒度（㎜）	产量（t/h）	参考重量（t）	备注
GMQY1530	1500×3000	4.0	8.4	27.6	75	0.8-0.074	11-2.6	15.1	380V
GMQY1535	1500×3500	4.6	10	27.6	75-90	0.8-0.074	13.2-3.0	16.0	380V
GMQY1830	1800×3000	6.5	12	25.3	110-132	0.8-0.074	20-4.5	27.8	380V
GMQY1835	1800×3500	7.58	15	25.3	132-160	0.8-0.074	23-5.0	29.7	380V
GMQY1840	1800×4000	8.65	16	25.3	160-185	0.8-0.074	25-6.0	32.6	380V
GMQY1845	1800×4500	9.75	18	25.3	185-210	0.8-0.074	28-6.8	35.5	380V
GMQY2122	2100×2200	6.7	14.7	23.8	160	0.8-0.074	22-5.0	42.9	380V
GMQY2130	2100×3000	9.2	17	23.8	185	0.8-0.074	25-5.8	46.5	380V
GMQY2136	2100×3600	11	19	23.8	210	0.8-0.074	28-6.0	48.0	380V
GMQY2140	2100×4000	12.2	20.5	23.8	220	0.8-0.074	30-7.0	49.9	380V
GMQY2145	2100×4500	13.8	22	23.8	250	0.8-0.074	34-8.0	51.3	380V
GMQY2424	2400×2400	9.8	18.8	22.8	210	0.8-0.074	30-6.2	54.0	380V
GMQY2430	2400×3000	12.2	23	22.8	250	0.8-0.074	34-6.6	57.0	380V
GMQY2436	2400×3600	14.6	25	22.8	280	0.8-0.074	40.5-7.9	59.68	380V
GMQY2440	2400×4000	16.2	28	22.8	315	0.8-0.074	45-8.7	62.9	380V
GMQY2445	2400×4500	18.2	31	22.8	355	0.8-0.074	50-9.8	65.5	380V
GMQY2721	2700×2100	10.7	20	21.7	280	3.0-0.074	76-6.0	63.5	6-10KV
GMQY2727	&n,bsp; 2700×2700	13.8	25.5	21.7	315	3.0-0.074	98-7.8	66.7	6-10KV
GMQY2730	2700×3000	15.3	28.0	21.7	355	3.0-0.074	108-8.8	75.6	6-10KV
GMQY2736	2700×3600	18.4	34	21.7	355-400	3.0-0.074	130-10.5	81.8	6-10KV
GMQY2740	2700×4000	20.5	37	21.7	400-450	3.0-0.074	144-11.5	83.5	6-10KV
GMQY2745	2700×4500	23.0	42.5	21.7	500	3.0-0.074	180-13	87.6	6-10KV
GMQY3231	3200×3100	22.65	22.65	18.6	450	3.0-0.074	164-14.4	127	6-10KV
GMQY3236	3200×3600	26.20	26.2	18.6	500	3.0-0.074	171-17.1	131.0	6-10KV
GMQY3240	3200×4000	29.2	29.2	18.6	560	3.0-0.074	190-20	135.0	6-10KV
GMQY3245	3200×4500	32.8	61.0	18.6	630	3.0-0.074	228-22	139.0	6-10KV
GMQY3254	3200×5400	39.3	73.0	18.6	710	3.0-0.074	270-26	148.7	6-10KV
GMQY3640	3600×4000	35.6	67	17.3	710	3.0-0.074	210-20	165	6-10KV
GMQY3645	3600×4500	40.8	76	17.3	800-1000	3.0-0.074	233-26	170	6-10KV
GMQY3650	3600×5000	45.3	86	17.3	1120	3.0-0.074	260-31.5	180	6-10KV
GMQY3660	3600×6000	54.4	102	17.3	1250	3.0-0.074	280-34	200	6-10KV
GMQY3685	3600×8500	79.0	131	17.3	1500	3.0-0.074	400-45	240	6-10KV

注：由于物料种类、给料粒度、排料粒度不同，生产能力差别很大，表中所示为给料粒度＜25mm，中等硬度铁矿石的生产能力。

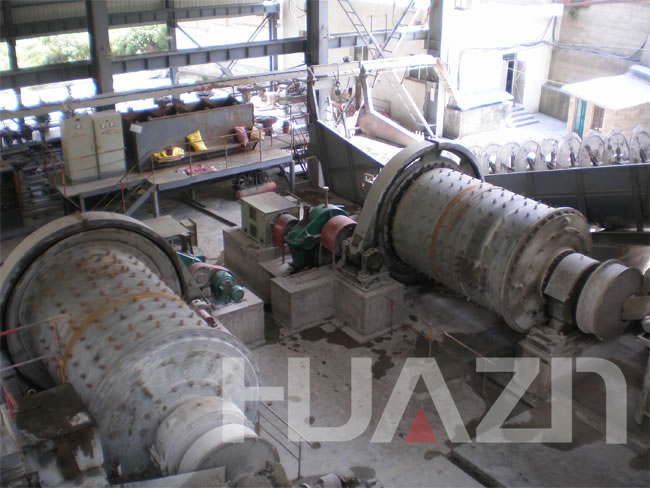

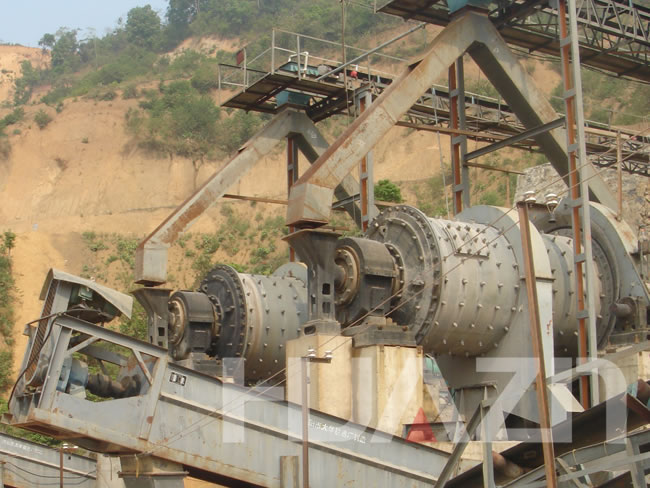

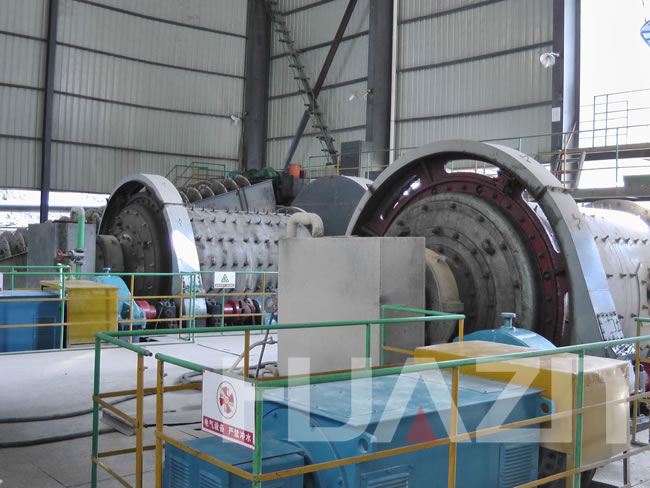

应用
