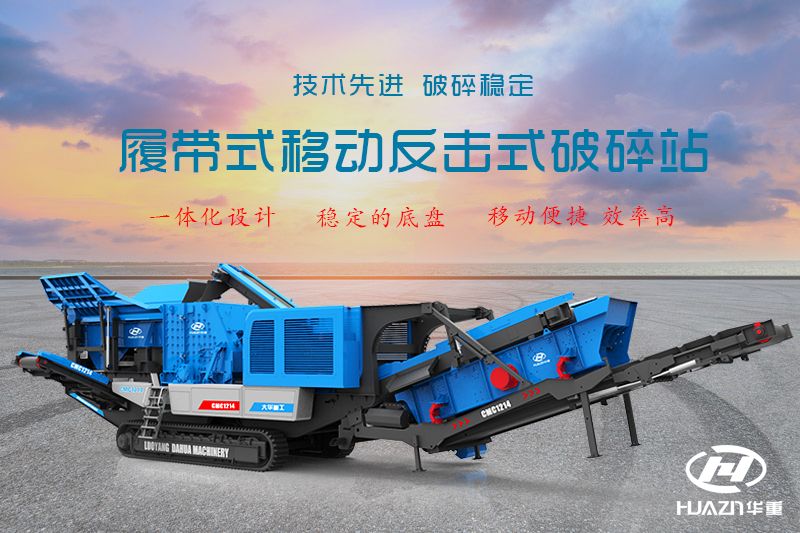

CMC系列履带式移动反击式破碎机
CMC系列履带式移动反击式破碎站用于中等硬物料的破碎作业，多采用“给料机+反击式破碎机”的配置形式。
配置设备：反击式破碎机PFY1310 PFY1214
运输尺寸：17150*3119*4706 --18940*3540*4706
处理能力：165-300t/h
功率：160-250kw
最大给料粒度：265-304mm
产品特点
反击式破碎机的优势和特点
高效液压反击式破碎机是我公司设计研发的一系列产品，该产品吸收了国内诸多同类产品的优点，同时采用了重型化转子体结构，大容量破碎腔，抗磨合金板锤，厚重耐冲击的反击衬板，液压调整装置和液压开启装置，确保其拥有超强的破碎能力和破碎效果，进料粒度大，出料粒度更小更细，破碎比大，产品粒型好，广泛适用于砂石骨料行业低腐蚀性岩石的中碎、细碎作业。
CMC系列履带式移动反击式破碎站优势与特点
- 1、标准模块化设计的腔体衬板及齿形反击板，互换通用性强，利用率更高，使用寿命长。
- 2、该设备的排料间隙可以根据成品粒度、级配要求灵活调整。
- 3、独特三腔涡旋结构，使其给料粒度更大，产能更大，产品粒型更好。
- 4、标配液压启闭机构或选配更换板锤的专用起吊工具，应用灵活，操作简便。
- 5、易于在不同的使用工地直接进行专场。
- 6、配置合理，工艺流畅，生产效果高，产品粒型好。
- 7、可以与其他的移动式破碎站和移动式筛分站一起联合使用。
履带式移动反击是破碎站的结构图
技术参数
| CMC系列履带式移动反击破碎站技术参数 |
|||||
| 设备型号 | CMC1310 | CMC1214 | 备 注 | ||
| 给料仓 | 喂料能力(t/h) | 150-300 | 150-300 | ||
| 给料仓容积（m³） | 4.5 | 4.5 | |||
| 给料设备 | 型号（宽mm*mm） | ZSW400*110 | ZSW400*110 | 网电/液压驱动 | |
| 给料粒度（mm） | 4010 | 4010 | |||
| 功率（kW） | 15 | 15 | |||
| 破碎设备 |
反击式破碎机 | PFY1310 | PFY1214 | 网电/液压驱动 |
|
| 给料口宽度（mm） | 1000 | 1450 | |||
| 最大进料粒度（mm） | 265 | 304 | |||
| 排料尺寸（mm） | 30-45 | 35-45 | |||
| 处理能力（t/h） | 165-200 | 220-260/300 | |||
| 功率（kW） | 160 | 220/250 | |||
| 主皮带机 | （宽mm*mm*功率kW） | 1000*8100*11 | 1000*8100*11 | 网电/液压驱动 |
|
| 出料皮带机 | （宽mm*mm*功率kW） | 1200*6400*11 | 1200*6400*11 | ||
| 转运皮带机 | （宽mm*mm*功率kW） | 650*4380*11 | 650*4380*11 | ||

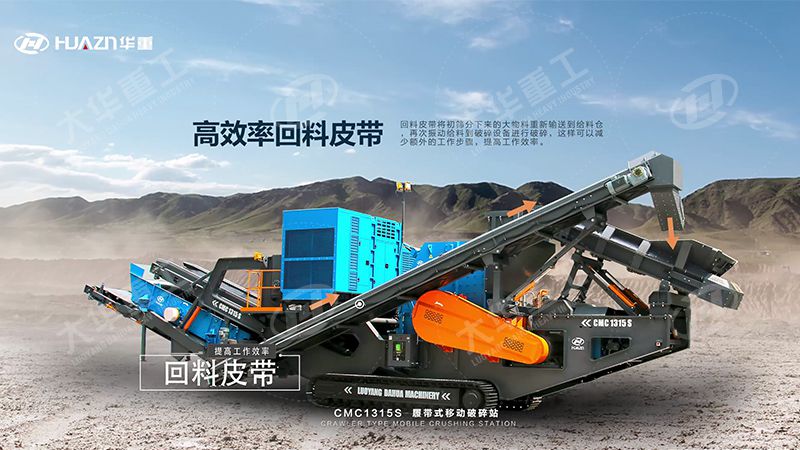

| 回料皮带机 | （宽mm*mm*功率kW） | 500*8700*5.5 | 500*8700*5.5 | ||
| 除土侧皮带机 | （宽mm*mm*功率kW） | 500*2650*4 | 500*2650*4 | ||
| 振动筛 | （宽mm*mm*功率kW） | 1500*3600*11 | 1500*3600*11 | 网电/液压驱动 | |
| 自卸式磁选机 | （型号*功率kW） | RCYQ1000*2.2 | RCYQ1000*2.2 | 网电/液压驱动 | |
| 履带底盘 | 行走形式 | 履带式 | 履带式 | 液压驱动 | |
| 行走速度(km/h) | 0.8 | 0.8 | |||
| 最大爬坡角度 | 20° | 20° | |||
| 整 机 |
驱动形式（根据需要选配） | 液压驱动+网电 | 液压驱动+网电 | ||
| 全液压驱动 | 全液压驱动 | 选配 | |||
| 发动机 | 型号 | 潍柴 | 潍柴 | 选配:康明斯 | |
| 额定功率（kW） | 97 |
97 | |||
| 额定转速（r/min） | 1900 | 1900 | |||
| 整机重量（kg） | 50000/58500 | 56500/65000 | |||
| 工作尺寸：长*宽*高（mm） | 18940*3540*4706 | 18940*3540*4706 | |||
| 运输尺寸：长*宽*高（mm） | 17150*3119*3800 | 17150*3119*3800 | |||
注：①关于破碎设备处理能力与石料硬度、给料粒度、出料粒度相关。②标配：主皮带和尾料皮带配折叠技术PLC+显示器控制、除铁器、无线遥控控制。③选配：全液压驱动、返料系统、除尘器喷淋系统、柴油灌注泵、有线遥控、集中润滑系统。④鉴于公司技术不断更新，技术参数变动如不另行通知。
