时产300-400吨花岗岩/玄武岩砂石骨料生产线

时产(300-400)吨花岗岩/玄武岩砂石骨料生产线：

简述：根据工程的需要，该系统也可以配置制砂系统，用于生产合理级配的精品砂（如虚线框内所示），当需要生产精品砂时，可以从一筛筛分车间筛分后分离出5-40mm的混合物料通过皮带机输送至制砂车间的半成品料仓，再通过振动给料机将物料均匀的给至制砂机，经过制砂机破碎后的成品混合料再通过皮带输送机输送至二筛筛分车间进行筛分，从而分离出不同颗粒级别的成品。

工艺说明：

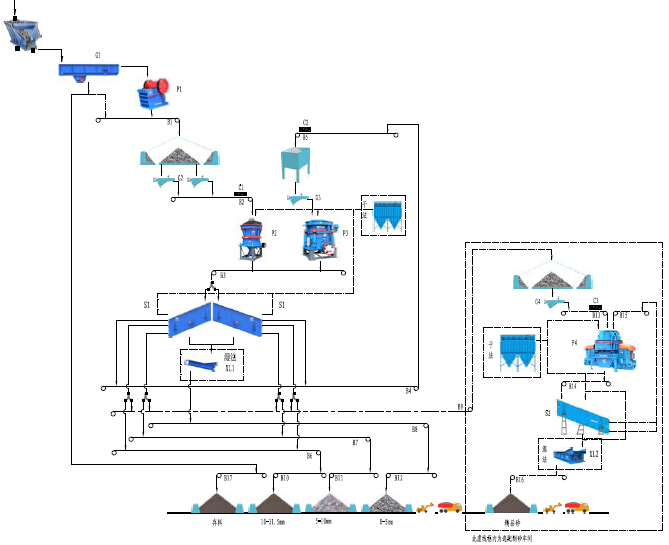

该系统示意工艺适用于时产300吨花岗岩、玄武岩类硬性物料的加工破碎，将经过爆破处理或开挖、洞采的小于1100mm大块毛料通过自卸车上料至原料仓，经过具有预筛分功能的棒条给料机均匀的供给颚式破碎机破碎，经颚式破碎机破碎后70-200mm的半成品物料通过皮带机输送给具有中细碎功能的圆锥破碎机进行二次破碎，经圆锥破碎机二次破碎后8-51mm的混合成品骨料经过皮带机输送至后续一筛车间进行分级筛分，筛分将大于用户需要的大颗粒物料再通过皮带机输送至细碎圆锥破碎机进行破碎，破碎后的物料也进入一筛车间进行筛分，满足客户需要的合格成品通过皮带机输送至成品料仓，不符合要求的大颗粒再次返回细碎圆锥破碎机进行循环破碎。

根据工程的需要，该系统也可以配置制砂系统，用于生产合理级配的精品砂（如虚线框内所示），当需要生产精品砂时，可以从一筛筛分车间筛分后分离出5-40mm的混合物料通过皮带机输送至制砂车间的半成品料仓，再通过振动给料机将物料均匀的给至制砂机，经过制砂机破碎后的成品混合料再通过皮带输送机输送至二筛筛分车间进行筛分，从而分离出不同颗粒级别的成品。

该系统在干法生产时根据客户的需要和环保的要求还可以配置除尘系统。

300t/h---花岗岩（玄武岩）类岩石的砂石骨料生产工艺设备配置表

序号	设备名称	规格型号	单位	数量
G1	棒条给料机	ZSW600×130	台	1
P1	颚式破碎机	JC110	台	1
G2	振动给料机	ZG300	台	2
G3	振动给料机	ZG300	台	1
P2	圆锥破碎机	GPY200S	台	1
P3	圆锥破碎机	HPY400	台	1
S1	振动筛	3YKR2773	台	1
XL1	洗砂机	XL762	台	1
C1	除铁器		台	1
G4	振动给料机	ZG150	台	1
P4	制砂机	PLS-1000	台	1
S2	振动筛	2YK2460	台	1
XL2	洗砂机	XL1118	台	1
C2	除铁器		台	1

说明：表中设备配置供参考，在具体设备选型前，需事先根据破碎物料的进料粒度、成品粒度或级配、系统产量、工艺条件、地形情况等因素而最终确定。

400t/h---花岗岩（玄武岩）类岩石的砂石骨料生产工艺设备配置表

序号	设备名称	规格型号	单位	数量
G1	棒条给料机	ZSW600×130	台	1
P1	颚式破碎机	JC125	台	1
G2	振动给料机	ZG300	台	2
G3	振动给料机	ZG400	台	1
P2	圆锥破碎机	GPY300S	台	1
P3	圆锥破碎机	HPY500	台	1
S1	振动筛	3YKR2160	台	2
XL1	洗砂机	XL914	台	1
C1	除铁器		台	1
G3	振动给料机	ZG200	台	1
P4	制砂机	PLS-1200	台	1
S2	振动筛	2YK2475	台	1
XL2	洗砂机	XL1118	台	1
C2	除铁器		台	1
