【破碎机知识】强力反击式破碎机产品介绍

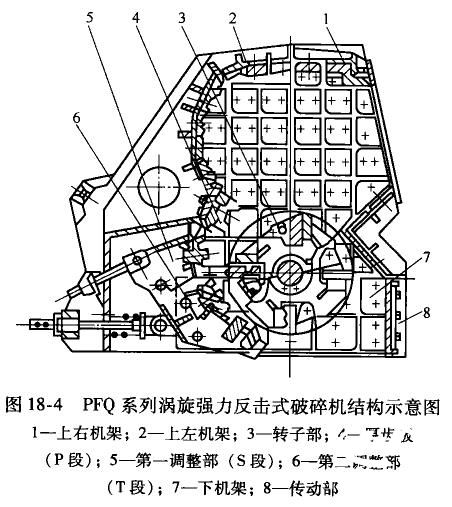

PFQ为涡旋强力反击式破碎机，它主要由上机架（前后）组成的高大涡旋形破碎腔和P段破碎区、下机架、转子部、第一调整部（S破碎段）、第二调整部（T破碎段）和传动部等八部分组成。

电机经过三角带传动带动转子体逆时针方向高速旋转，大块物料自人料口进入高大涡旋式破碎腔内，被高速旋转的转子板锤打击，冲击至涡旋破碎腔顶部锯齿形反击板后反弹下落，不断同后续向上冲击的物料相碰击破碎，未充分破碎的大块物料在P破碎腔部的厚齿板与板锤作用下产生巨大的压力与剪切力，即使很难破碎的硬物料也能轻易被粗碎图后进入下段S破碎腔。

S破碎腔齿形衬板同转子体板锤间隙较小，物料在此受到摩擦冲击、剪切、挤压等多种作用而得到中碎，进入T破碎腔细碎。T破碎腔齿形衬板同转子体间隙更小，物料同样受到摩擦、剪切等多种作用得到细碎，排出机体外。

PFQ系列涡旋强力反击式破碎机在结构上，除了具有高大涡旋形破碎腔，P、S、T三段粗、中、细破碎工作段外，在结构组成上还具有：

(1)上机架部后腔体与下机架设有丝杠或液压开启装置，一人可以轻松打开、关闭，在上、下机架两侧，设有观察检修门，易于观察，检修设备；

(2)转子体采用焊接而成，主轴与转子体采用锥套无键联结，拆装、更换方便，具有过载保护作用；

(3)板锤是该机的核心部件，采用特殊材料热处理工艺加工而成，既保证耐磨，又保证不会折断，使用寿命为ZGMn13的3~5倍，板锤对称制作，可调头翻转使用，材料利用率50%~60%;

(4)板锤由耐磨块固定，嵌装进转子体内，工作运转时自动定心，安装、更换方便迅速。

PFQ系列涡旋强力反击式破碎机的优点：由于物料经涡旋破碎腔、P、S、T四腔多次破碎，产品粒形几乎全部呈立方体，即使破碎产生针片状较多的安山岩、成品针片状含量也小于12%的要求，四个破碎腔破碎，转子体线速度低于30m/s,就可以达到一般反击式破碎机35~40m/s的破碎效果。由于板锤的使用寿命同转子体线速度的平方成反比，转子体线速度降低，板锤使用寿命大幅度提高。

S、T破碎腔，可以根据用户对不同粒度的要求或板锤、衬板磨损后，连续可调。T型破碎腔后部带有弹性装置具有退让缓冲作用，使不可破碎物排出机体外，因此，具有自身保护能力。
