设计生产线三要素，大华教您如何设计生产线

随着基建项目的层出不穷，砂石骨料的市场需求也与日俱增，而生产线的工艺设计往往成为企业投资建设时首要关注的问题。本文就从主机设备选型、车间布置、环境保护等方面来向大家介绍砂石料生产线的工艺设计。

一、主机设备选型

砂石骨料生产线可简单概括为：破碎、筛分及储存。为了得到各项指标均符合标准的骨料产品，主机设备选型将成为生产线设计时首要考虑的问题。

1、给料筛土设备的选择

骨料产品对含土量要求都比较高，设计时一般在物料进入粗破前配置一台能从源头除土的给料设备，这样，振动筛分给料机就成了较佳选择。

当原料中土含量较少且原料较干燥时，可将振动筛分给料机筛条间尺寸调至适当数值，物料通过给料机后将土筛除即可；

当原料中土含量较多或原料较粘时，则需考虑将给料机筛条间尺寸稍调大些，大部分含土(块)废料经筛分后再经过一台筛土圆振动筛将其筛干净，筛土圆振动筛的筛上石料可重新进入二级破碎机破碎。

2、破碎设备的选择

可分为两大类：挤压式破碎机和冲击式破碎机。

一般挤压式破碎机(如：旋回破碎机、颚式破碎机、圆锥破碎机)适用于较硬岩石(如花岗岩、玄武岩等)；

冲击式破碎机(如：反击破碎机、立轴破碎机、锤式破碎机)适用于硬度不高、磨蚀性不强的岩石(如石灰岩等)。

下面介绍国内两种比较典型的骨料破碎设备配置：

第一，针对硬岩，硬度、磨蚀性指数较高，选“颚式破碎机+圆锥式破碎机+整形机(即立轴式破碎机)”，之所以选择整形机，是因为圆锥式破碎机破碎后的骨料针片状含量较多，不符合标准一一GB/T 14685-2001；

第二，针对石灰岩，硬度、磨蚀性指数适中，选“颚式破碎机+反击式破碎机”或“反击式破碎机+反击式破碎机”。





需要注意的是：一般砂石骨料生产中很少用锤式破碎机。虽然锤式破碎机为一段破碎，工艺简单，但是由于锤破后大块骨料成品率低、易过粉碎、粉状料多、成品骨料会产生微裂纹、抗压强度降低，影响骨料质量、影响销售。



3、成品筛分设备的选择

一般砂石骨料行业筛分设备选用圆振动筛。如果担心筛净率较低，可以选择两台成品振动筛。


二、车间布置注意事项

1、破碎机前受料斗有效容积的选择

一般情况下，受料斗设计的有效容积应同时满足以下两个条件：

1) 不少于破碎机连续运转12～15min的工作量；

2) 不少于3辆运输车辆的载重量。



2、破碎车间的布置

破碎车间的布置不仅要考虑到物料在破碎过程中的进出料顺畅，还要因地制宜，充分利用地形高差，尽量将破碎机布置于车间±0.000平面。这样，不仅可以减小土建投资，而且对破碎机维修、巡检及换件等提供了诸多方便。

3、筛分车间的布置

1) 振动筛的布置应在其设备周边设计巡检平台；

2) 车间应封闭，振动筛设备本身应密封，以避免筛分时产生大量的粉尘外溢；

3) 便于含尘气体的收尘处理。

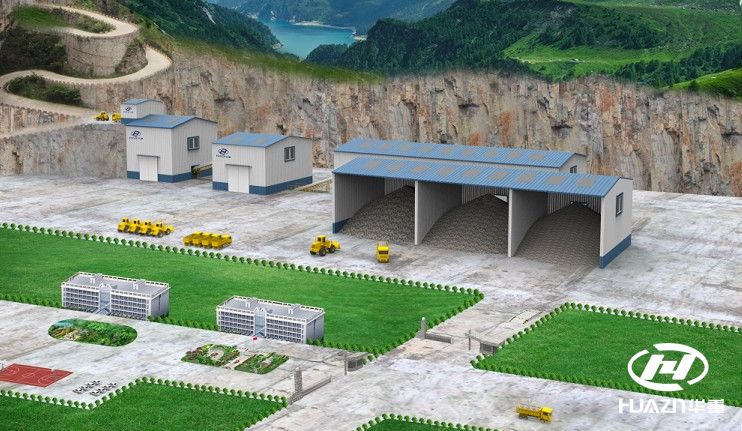

4、成品料场布置

响应国家环保政策，成品骨料储存可以用堆棚或储库。堆棚储存时，为减少铲车装车二次扬尘，布置时如果有地形高差可利用的话，尽量在料堆下设计装车皮带机。


三、环境保护事项

1、环境污染源

砂石生产线对环境的污染主要是生产过程中产生的粉尘、噪声和污水。

1）粉尘主要来源于破碎、筛分设备排放点，输送转运点，成品骨料堆存卸料点以及外运骨料装车时的扬尘等等。

2）噪声主要来源于破碎机、振动筛等设备的运转过程。

3）污水主要是生活污水，不含有害物质。

2、环境保护措施

1）粉尘治理措施

a）粉尘产生于骨料生产的全过程，为有效控制粉尘排放量，设计中在工艺上尽量减少扬尘环节，选用扬尘少的设备，使用密闭性能好的输送和给料设备。在设备连接的料管设计时注意料管形状、角度等，尽量降低落差。

b）所有的粉尘排放点均采用收尘效率高、技术可靠的高效收尘器。保证粉尘排放浓度低于30mg／N㎡，符合国家标准。

c）对于成品骨料堆存卸料点的除尘，根据现场水源情况可选择水喷雾除尘；水源紧张或者我国北方寒冷地区的厂区，也可通过建设储库及堆棚来减少粉尘排放。

2）噪声控制

噪声的控制，第一，从设备选型上尽量选择噪声低的设备；第二，对噪声较大的设备布置于封闭厂房内。

3）污水处理

生活污水经化粪池预处理后，用作绿化、农田灌溉等用水，不外排；喷雾除尘用水属于消耗水，除尘后自然蒸发。

针对我国南方部分矿山的原料中粘土含量较多，除了根据前面介绍的主机设备选型原则外，有时成品骨料中还是含有一些粘土块，必要时可考虑水洗骨料。
