颚式破碎机结构特征

颚式破碎机机架部

机架前墙板上装有固定颚板，在机架内侧破碎腔处装有左、右边护板，以防机架内侧壁的磨损。固定颚板通过定颚压块固定在前墙板上，便于拆卸，在机架的侧墙板上安装有左、右边护板。

固定颚板、左、右边护板均为高锰钢铸件，要根据破碎物料的性质定期更换。更换固定颚板时，先通过专用工具吊住固定颚板，再将定颚压块螺栓松开，定颚压块拆下，再将固定颚板拆下、吊出。安装固定颚板的顺序应与拆卸顺序相反，先将固定颚板装到位后，然后装定颚压块，注意定颚压块必须用T型槽用螺栓拉紧。更换边护板时，先将边护板螺栓松开，拆下边护板，安装边护板的顺序应与拆卸顺序相反，先将边护板装到位后，再安装边护板螺栓。注意待边护板安装到位后必须用边护板螺栓拉紧。

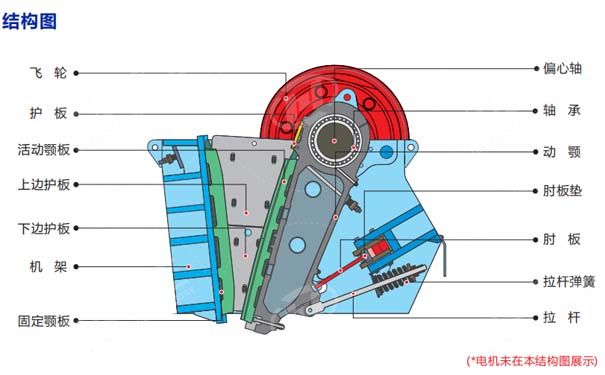

动颚部结构示意图

如图所示动颚体为铸钢件，正面装有活动颚板，上部借助偏心轴与轴承悬挂在机架上，下部支撑在肘板上，并与肘板成滑动接触，在偏心轴两端装有带锥套的皮带轮和飞轮。在动颚上部装有护板，防止因给料而使动颚上部磨损及轴承孔变形，从而影响动颚使用寿命和轴承等零件的顺利拆卸。

动颚体的正面安装有活动颚板和楔块。活动颚板为高锰钢铸件要根据破碎物料的性质定期更换。更换活动颚板时要先将动颚板压块取下，动颚板压块拆下后再将活动颚板拆下。活动颚板的安装顺序与拆卸顺序相反，要先安装活动颚板再安装动颚板压块，在动颚板压块上可焊接钢板以达到压紧活动颚板的目的。

动颚体与机架上的轴承均为调心滚子轴承。如图所示轴承的密封均采用机械密封。轴承应加入3＃合成锂基润滑脂或其它相当润滑脂（注意：不同牌号及型号的润滑脂不可混用）。轴承加入润滑脂的量应占轴承空腔容积的2/3。每工作约40小时加油一次，每半年应清洗更换一次润滑脂，更换时应将轴承用煤油清洗干净，重新加油至轴承容积的2/3。
