液压圆锥破碎机结构介绍

液压圆锥破分为单缸液压圆锥破和多缸液压圆锥破。

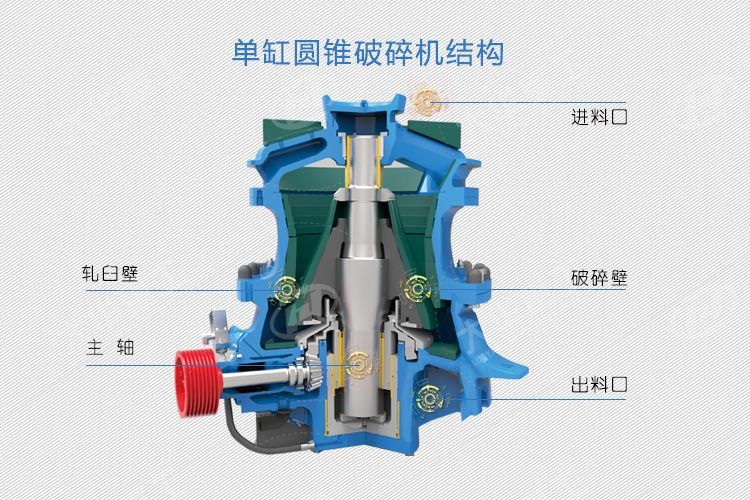

单缸液压圆锥破构造主要分为六大部分：

1.上机架总成；

2.下机架总成；

3.动锥总成；

4. 传动轴总成；

5.偏心套总成；

6.液压缸总成。

上机架总成：上机架总成的主要构件：1 上机架 2 轧臼壁 3 垫帽 4 上架体护板

下机架总成的主要构件：1 下机架 2 下机架护板 3 下机架内衬板 4 偏心套衬套 5 密封桶

动锥总成的主要构件：1 主轴 2 动锥躯体 3 轧臼壁

传动轴总成的主要构件：1 槽轮 2 传动轴 3 轴承 4 传动轴架 5 小锥齿轮

偏心套总成的主要构件：1 配重环 2 偏心套 3 大锥齿轮 4 主轴衬套

液压缸体总成：1 中摩擦盘 2 下摩擦盘 3 液压缸体 4 缸套 5 缸底 6 位移传感器

工作原理单缸液压圆锥破碎机工作时，电机通过皮带轮和三角带带动设备传动轴转动，传动轴通过大小锥齿轮带动偏心套转动，动锥通过主轴在偏心套作用下做旋摆运动，使动锥和定锥时而靠近、时而远离轧臼壁，物料在轧臼壁和破碎机之间的破碎腔内不断受到挤压、冲击而破碎，破碎的物料从下部排出。

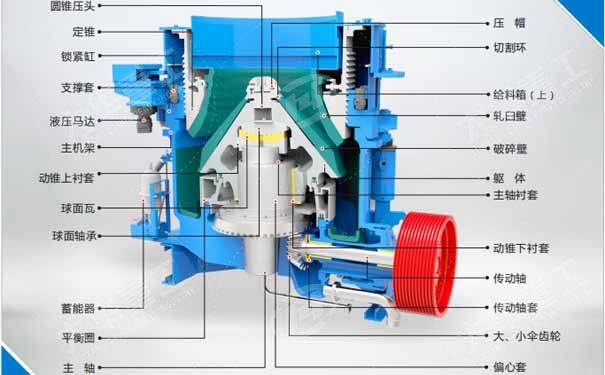

多缸液压圆锥破构造

（1）下机架部：机架主轴导向销

（2）偏心套部：偏心套平衡圈大锥齿轮

（3）传动部：传动轴小锥齿轮轴套

（4）支撑套部：支撑套锁紧缸锁紧螺母

（5）调整环部：调整环，轧臼壁

（6）动锥部：躯体破碎壁锤头球形瓦

工作原理多缸液压圆锥破碎机工作时，电机通过皮带轮和三角带带动设备传动轴转动，传动轴通过大小锥齿轮带动偏心套绕主轴转动，偏心套带动动锥做旋摆运动，使动锥和定锥时而靠近、时而远离轧臼壁，物料在轧臼壁和破碎壁形成的破碎腔内不断受到挤压、冲击而破碎，破碎的物料从下部排出。
